用途

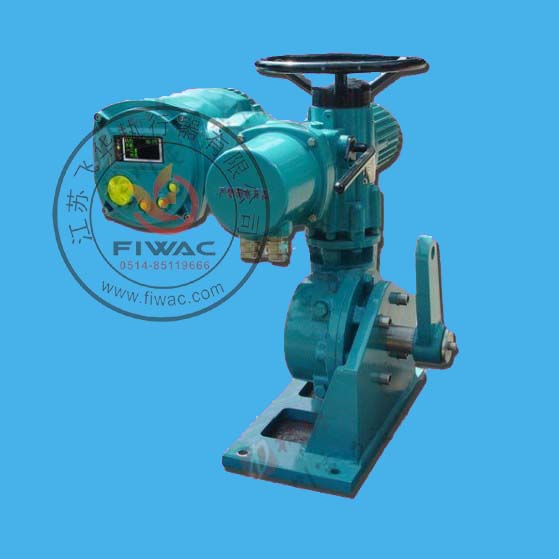

2SJ8系列智能型角行程電動執行機構是 開環/閉環控制系統中各類電動閥門的驅動裝置，用以對閥門的開啟、關閉以及自動控制，2SJ8系列智能型角行程電動執行機構是2SA8系列產品的派生產 品，適用于碟閥、球閥和風門擋板等部分回轉、角行程類閥門�？梢詼�(zhǔn)確地控制指令動作，是對閥門實現遠控、集控和自動控制必不可少的驅動裝置。
本系列產品不僅可用于電站，還可以用于石化、冶金、礦山、公用事業等。
特點
1. 變頻調速 可按用戶要求對執行機構的開、關向速度進行分別設定。
2. 緩開、緩閉功能 執行機構可以在任意位置緩開、緩閉，有效防止了沖擊載荷對閥門及執行機構可能造成的損傷。
3. 相序自糾正 執行機構旋向可自由設定，可自動校正電源相序，接線時不必考慮電源相序。
4. 缺相保護 具有電源缺相和輸出缺相保護功能。
5. 非侵入式 就地操作器件采用非接觸感應元件，現場調試無需打開罩蓋。
6. 人機界面 采用高清晰度、高對比度的LCD顯示，綠色背景燈，全中文菜單，方便用戶進行設置與調試。
7. 遙控 使用紅外遙控器可對特殊安裝位置的執行機構進行調試、操作或參數設置與查詢。
8. 精確定位 準確的閥門定位。采用數字傳感器對閥門位置進行精確監測。
9. 控制模式 多種遠方控制方式供用戶選擇，遠方控制信號均與內部實現電氣隔離。
10. 信號自由組態 最多可輸出8路接點信號供用戶選擇使用，每一路信號可自由定義。
11. 自診斷 強大的故障自診斷功能和運行數據記錄功能，方便用戶及時快速地處理故障，掌握設備運行狀態。
12. 總線技術 具有Profibus、FF和工業以太網等多種總線通信模塊。
13. 遠程診斷 具有在線遠程診斷功能。
技術參數
|
環境溫度
|
－25℃～＋70℃（可接受特殊訂貨）
|
|
環境濕度
|
≤95%（＋25℃時）
|
|
電機工作制式
|
S2-15min，短時工作制。
S5包括電制動的斷續周期工作制，允許最大工作次1200c/h， 最小負載持續率10%。
|
|
電源
|
三相 380V AC 50Hz
|
|
單相 220V AC 50Hz
|
|
防護等級
|
IP68
|
|
防爆標志（特殊訂貨）
|
ExdⅡBT4、ExdⅡCT4
|
|
位置重復偏差
|
≤±1°
|
|
控制轉矩重復偏差
|
≤±10%
|
|
基本誤差
|
≤±1%
|
|
回差
|
≤1%
|
|
法蘭連接標準
|
GB12223、原JB2920
|
性能參數表
1. 2SJ80角行程電動執行機構性能參數表
|
型 號
|
控制轉矩范圍
|
90°全行程時間（S）
|
|
最小值（Nm）
|
最大值（Nm）
|
|
2SJ8011
|
180
|
500
|
21～168
10.5～84
5.3～42
|
|
2SJ8012
|
500
|
1000
|
|
2SJ8021
|
1000
|
2000
|
|
2SJ8022
|
2000
|
4000
|
|
2SJ8031
|
4000
|
8000
|
|
2SJ8032
|
8000
|
16000
|
21～168
|
|
2SJ8040
|
16000
|
32000
|
10.5～210
|
|
2SJ8050
|
32000
|
64000
|
52.5～210
|
|
2SJ8051
|
64000
|
90000
|
56.5～225
|
2. 2SJ85角行程電動執行機構性能參數表
|
型 號
|
控制轉矩范圍
|
90°全行程時間（S）
|
|
最小值（Nm）
|
最大值（Nm）
|
|
2SJ8511
|
110
|
220
|
15～120
|
|
2SJ8512
|
300
|
600
|
21～168
|
|
2SJ8521
|
700
|
1400
|
|
2SJ8522
|
1500
|
2800
|
|
2SJ8531
|
3000
|
5500
|
|
2SJ8532
|
6000
|
11000
|
|
2SJ8540
|
12500
|
22500
|
52.5～210
|
