用途

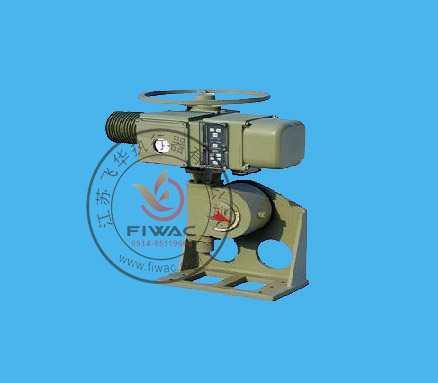

2SJ3系列角行程電動執行機構是2SA3系列多回轉電動執行機構的派生產品，輸出形式為90°角行程，對開環和閉環控制系統中的最終控制元件(如蝶閥、球閥、風門、擋板)的運行進行控制的一種驅動裝置。
2SJ3系列角行程電動執行機構廣泛適用于電站、石化、冶金、公用事業等多種行業。
特點
1、該系列產品是在引進西門子公司90年代最新設計并取得西門子公司生產許可證產品2SA3基礎上設計而成，具有2SA3多回轉電動執行機構的控制功能；
2、設計先進、系列齊全、能充分滿足電站等自動化控制的需要；
3、結構合理、通用性強、可適應各種配套功能的需要，在2SQ30上加裝功率控制模塊LK，可實現就地和遠方操作；配數字型功率換向模塊（三相MU，單相MD）即為機電一體化電動執行機構，為電站DCS技術提供更多的選擇空間；
4、能提供二個以上的中途信號（即開關向中途信號）；
5、具有防塵、防水性能，其防護等級為IP67，應用戶要求亦可提供防護等級為IP68的電動執行機構；
6、調整方便、控制精度高。
技術參數
|
環境溫度
|
-20℃～+70℃（可接受特殊訂貨）
|
|
工作制式
|
調節型：S4或S5周期性斷續工作制,允許最大工作次數為1200c/h，最小負載持續率為10%。
開關型：S2-15min，短時工作制。
|
|
電源
|
三相：380V AC 50Hz
|
|
單相：220V AC 50Hz
|
|
防護等級
|
IP67，IP68（特殊訂貨）
|
|
位置重復偏差
|
≤1°
|
|
轉矩重復精度
|
≤7%
|
|
連接標準
|
GB12223、JB2920
|
|
基本誤差
|
≤±1%（調節型）
|
|
回差
|
≤1%（調節型）
|
性能參數表
1. . 2SJ35系列調節型角行程電動執行機構系列性能參數表
|
型 號
|
基本結構
|
控制轉矩范圍（Nm）
|
輸出轉速（r/min）
|
90°全行程時間（S）
|
|
2SJ3511
|
2SA3511+JW63A
|
150～220
|
1、7/10、1/2
|
15、22、30
|
|
2SJ3512
|
2SA3512+JW80B
|
450～600
|
5/7、1/2、5/14
|
21、30、42
|
|
2SJ3521
|
2SA3521+JW100B
|
900～1200
|
5/7、1/2、5/14
|
21、30、42
|
|
2SJ3522
|
2SA3522+JW125B
|
1800～2500
|
5/7、1/2、5/14
|
21、30、42
|
|
2SJ3531
|
2SA3531+JW160B
|
3500～5500
|
5/7、1/2、5/14
|
21、30、42
|
|
2SJ3532
|
2SA3532+JW200B
|
7500～11000
|
5/7、1/2、5/14
|
21、30、42
|
