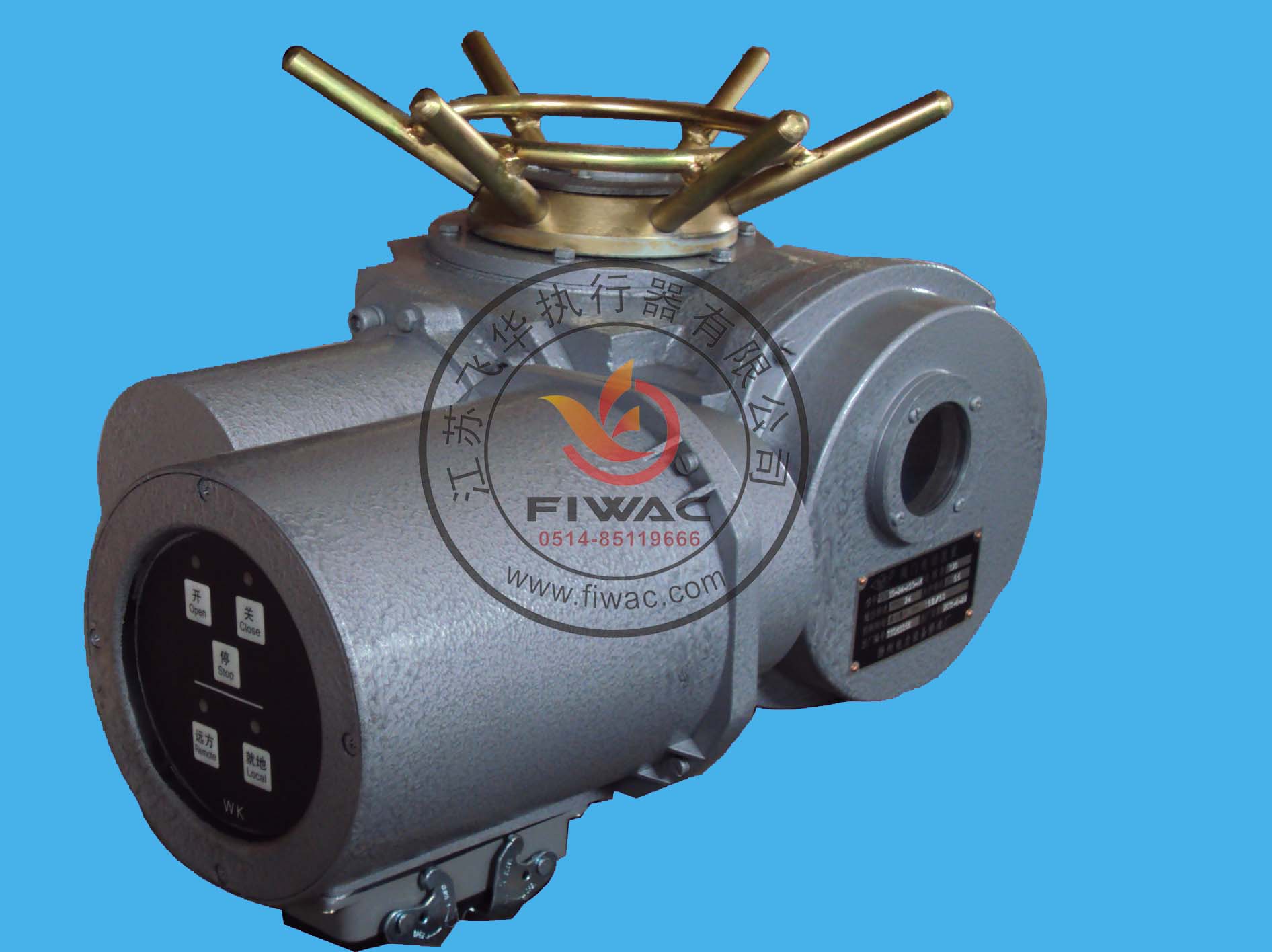

揚修一體化電動裝置DZW+WK控制器

發布日期：2015-06-27 08:54:28

西門子WK，揚修執行機構WK，揚州西門子電動頭WK，電動控制執行單元WK，西門子系列WK，電動執行器WK，WK控制單元

DZW WK2整體控制型閥門電動裝置是在DZW開關型電動裝置的基礎上,增加了電氣控制部分,即WK型功率控制部分,將機械傳動與電氣控制合為一體,具有現場操作和遠方操作控制等功能,現場調試極為方便,適用于對開環控制系統中各類閥門進行開關操作和控制。DZW10-WK,DZW15-WK,DZW10-WK,DZW15-WK,DZW20 WK,DZW30-WK,DZW45-WK,DZW60-WK,DZW90-WK,DZW120-WK,DZW180 WK,DZW250-WK,DZW350-WK,DZW500-WK,DZW800-WK,DZW1000-WK，

內含有控制器主板，控制板，遠程板，航空插拔插頭等

具體型號有 DZW10-WK,DZW15-WK,DZW10-WK,DZW15-WK,DZW20 WK,DZW30-WK,DZW45-WK,DZW60-WK,DZW90-WK,DZW120-WK,DZW180 WK,DZW250-WK,DZW350-WK,DZW500-WK,DZW800-WK,DZW1000-WK等。

電控部分由薄膜按鍵面板,功能板和交流接觸器等組成,電控部分通過插件及緊固螺栓和電動裝置連接,可方便拆卸或更換；也可實現分體控制。

DZW WK2整體控制型閥門電動裝置主要技術參數

電源：AC380V 50Hz 三相三線制

閥位信號：輸出4~20mA（或0~20mA）

防護等級：IP55

環境溫度：-20℃~ 60℃

輸出功率：0.030~15kw

DZW WK2整體控制型閥門電動裝置接線圖

說明：

1,電源,三相三線,AC380V,交流接觸器工作壓,AC380V；

2,遠方操作及開度指示均由WK內部供電：DC24V；

3,處于遠方操作狀態時,接點H13,H14閉合；

4,故障狀態時,接點H9,H21閉合。

DZW系列多回轉電動裝置性能參數表

型號	公稱轉矩 (N.m)	最大控制轉矩 (N.m)	最小控制轉矩 (N.m)	輸出軸轉圈數 (圈)	允許通過閥桿直徑 (mm)	手動速比	輸出轉速 (r/min)	電機 功率 (kw)
DZW5+WK	50	75	≤25	150	28	1∶1	18	0.12
DZW10A+WK	100	150	≤50	160			24、36	0.25 0.37
DZW15A+WK	150	225	≤75
DZW20A+WK	200	300	≤100		40			0.55 0.75
DZW20A(Ⅰ)+WK					28
DZW30A+WK	300	450	≤150		40		24	0.75
DZW30A(Ⅰ)+WK					28
DZW45A+WK	450	675	≤225	110	48		24	1.1
							36	1.5
DZW60A+WK	600	900	≤300				24	1.5
							36	2.2
DZW90+WK	900	1350	≤450		60		24	2.2
DZW90(Ⅰ)+WK					48		36	3.0
DZW120+WK	1200	1800	≤600		60		24	3.0
DZW120(Ⅰ)+WK					48
DZW180+WK	1800	2160	≤900	140	70	25∶1	24	4.0
							36	5.5
DZW250+WK	2500	3000	≤1250				24	5.5
DZW350+WK	3500	4200	≤1750		75	13∶1	18	7.5
DZW500+WK	5000	6000	≤2500					10
DZW800+WK	8000	9600	≤4000	120	80	90∶1	12	13
DZW1000+WK	10000	12000	≤5000		100			15

注：(Ⅰ)表示電站型

DZW系列閥門電動裝置能滿足計算機控制要求。

該產品電氣控制是根據原電力部規劃設計總院制定的閥門電動裝置《95典設》設計，其行程控制機構設置開、關各四只微開關，設有51芯接線端子，用戶可根據自己的控制線路選用，接線方便。

1、電動裝置控制原理圖

普通型電動執行器，常規型電動裝置，電動閥門電裝，風門電動頭，球閥閥頭，閥門電動機， DZW10+WK、DZW20+WK，DZW30+WK，DZW45+WK，DZW60+WK、DZW90+WK、DZW180+WK，DZW250+WK、DZW350+WK，DZW500+WK，DZW800+WK，DZW1000+WK，，普通型電動執行器價格，常規型電動裝置廠家，電動閥門電裝價格，風門電動頭廠家，球閥閥頭價格，閥門電動機廠家。

訂貨應提供如下資料：

　1、本裝置一般按右旋關閉閥門調整出廠，如左旋關閉的閥門選配電裝時應特殊說明;
　2、注明閥門全行程的總?cè)?shù);
3、訂購落地支架應注明上傳或下傳;
　4、用戶如要我廠協助選訂本裝置需提供;
　4-1、閥門種類、型號、規格、閥桿直徑和旋向;
　4-2、介質參數，如溫度、壓力等;
　4-3、如防護等級需IP67，用戶訂貨時需指明
