主要特點

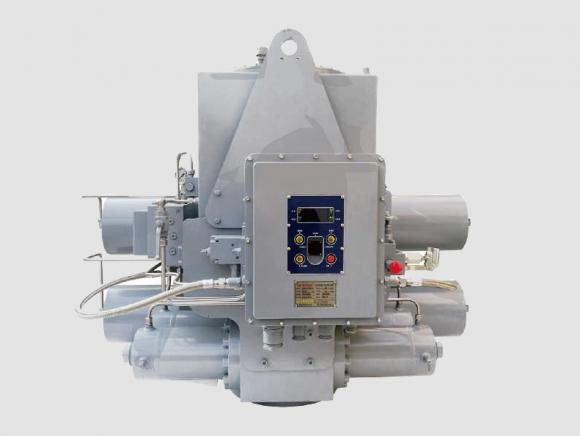

DY電液執行機構采用高度集成的模塊化設計，液壓集成不需要外置油源。
DY20/21系列產品可實現單作用、雙作用的工作方式，可與蝶閥、球閥、旋塞閥、風門、閘閥、截止閥等配套。廣泛應用于石油、化工、冶金、電力、輕工、船舶、建材、城市水處理等等多個領域，實現對閥的調節或切斷控制。
開關型和調節型可選，直線行程和角行程可選
高速故障復位功能，可實現故障全開、故障全關和故障保位功能
故障自診斷功能
現場安裝校驗定位和參數設置功能
可編程分段速度控制功能
全開保持、全關保持、位置保持功能
全開強化、全關強化功能
就地點動、就地長動功能
遠控點動、遠控長動和遠控模擬量調節功能
PST部分行程測試功能
全開、全關和閥位狀態反饋功能
故障報警和復位功能
技術參數
|
電源供應（可選）
|
DC:24V;48V;72V
AC (50 60Hz) :110VAC/1P: 220VAC/1P
380VAC/3P; 400VAC/3P: 415VAC/3P
|
|
扭矩范圍（角行程）
|
150Nm-250000Nm
|
|
推力范圍（直行程）
|
16KN-1250KN
|
|
故障復位（可選）
|
故障開；故障關；故障保位
|
|
防護等級
|
IP67
|
|
控制精度
|
0. 5級
|
|
基本誤差
|
≤0. 5%
|
|
重復性
|
≤0. 5%
|
|
調節死區
|
0. 5%
|
|
動作響應時間
|
0. 5S
|
|
環境溫度（可選）
|
－20至＋70℃;-40至＋70℃
|
|
電氣接口
|
1-NPT1-1/4;1-NPT1;2-NPT3/4
|
|
控制方式
|
開關型、調節型
|
|
控制信號
|
干接點或24VDC
|
|
狀態反饋
|
干接點
|
|
閥位反饋
|
4-20mA有源
|
|
