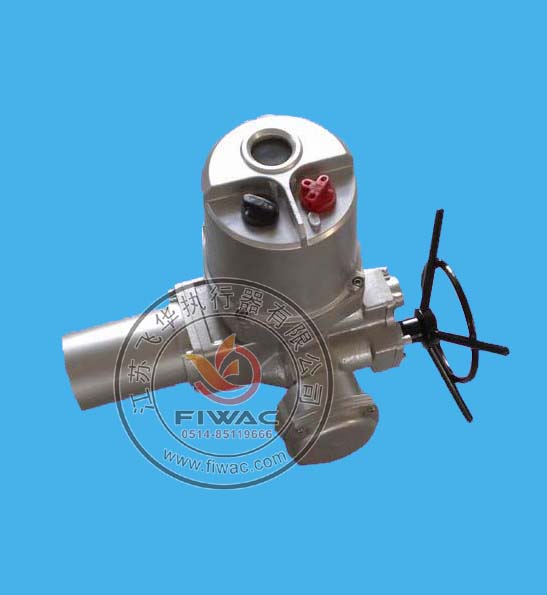

本系列電裝對用戶安裝，調試，檢修十分方便，可大大地節省安裝費用，縮短安裝周期，可現場按鈕連續操作，也可遠控，集控和自控，內部有相序識別及缺相保護功能，防護等級IP65（最高為67）。



        智能調節型DQ-T可接受DCS系統4-20mA標準信號能可靠的控制閥門啟閉和實現自動調節，同時輸出4-20mA電流反饋信號。




       產品特點

傳動機構的一體型設計，使產品具有體積小和簡潔的外觀。

所有結合部位均有密封措施，防護等級可達IP68(GB4208-93。

輸出轉矩100Nm-80000Nm。

容易調整的行程控制機構。

安全可靠、無切換手柄的全自動手／電動切換。

多種設計滿足不同需要：戶外型、防爆型、整體型、調節型。

連接尺寸、輸出性能及電氣接線等可根據用戶的需要定制。







一體式部分回轉電動裝置技術參數：

注：粗線框內為常規供貨



表2  疊加式（DDQW型）部分回轉電動裝置技術參數

型號規格	輸出轉矩（N·m）	最大閥桿直徑	疊加減速機構		配用多回轉電動裝置型號	手動速比	輸出轉速（r/min）	電機功率（KW）
			型號	速比
DQ-T600	6000	80	JW120	48	Z30-18/20	48	0.375	0.55
DQ-T800	8000	100	JW150	54	Z45-24/20	54	0.44	1.1
DQ-T1000	10000				Z60-24/20		0.44	1.5
DQ-T1200	12000				Z60-24/20		0.44	1.5
DQ-T1600	16000	120	JW180	60	Z90-24/20	60	0.4	2.2
DQ-T2000	20000				Z120-24/20		0.4	3
DQ-T3200	32000	160	JW280	68	Z180-18/20	1530	0.26	4
DQ-T4000	40000				Z180-18/20		0.26	4
DQ-T6300	63000	180	JW400	68	Z250-18/20	1530	0.26	5.5
DQ-T8000	80000				Z350-18/20	1360	0.26	7.5

注：如需不同轉速請與本公司聯系。





訂貨應提供如下資料：

　1、本裝置一般按右旋關閉閥門調整出廠，如左旋關閉的閥門選配電裝時應特殊說明;

　2、注明閥門全行程的總?cè)��?shù);

　3、訂購落地支架應注明上傳或下傳;

　4、用戶如要我廠協助選訂本裝置需提供;

　4-1、閥門種類、型號、規格、閥桿直徑和旋向;

　4-2、介質參數，如溫度、壓力等;

　4-3、如防護等級需IP65，用戶訂貨時需指明。
