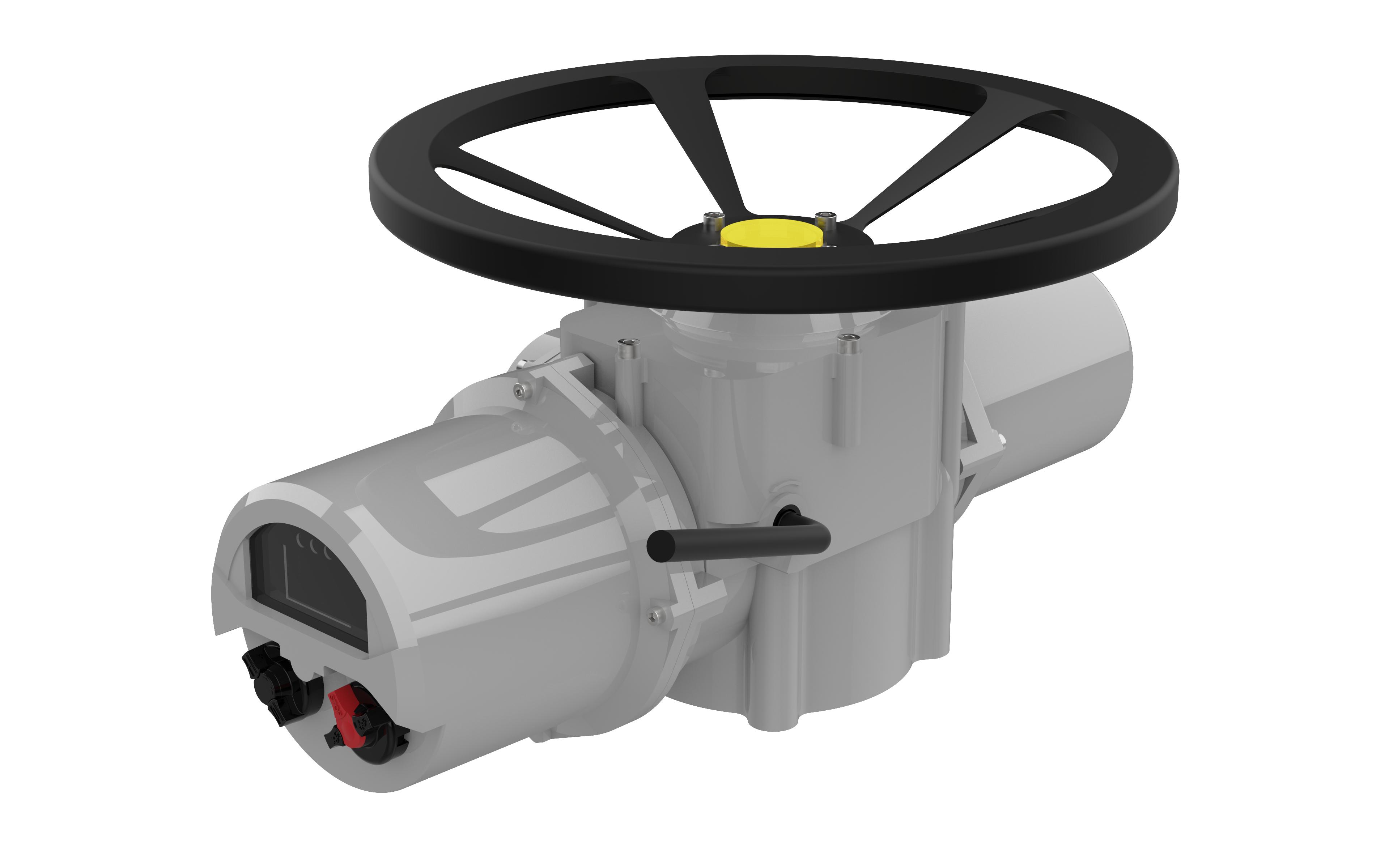

產品介紹
◆電 源：三相：380Vac 10%, 50Hz2%單相AC220V
◆輸入信號：DC4～20mA；DC24V、AC220V或無源干觸點
◆輸出信號：DC4～20mA（調節型）；DC1～5V（調節型）；4組現場可組態的輸出觸點，1 組遠方指示單穩態輸出觸點，1組故障報警單穩態輸出觸點，4組狀態輸出觸點（調節型）。
◆輸出觸點容量:250Vac/5A
◆輸出電流負載阻抗：≤750Ω（調節型）
◆輸出轉矩：參見表一、表二
◆輸出轉速：參見表一、表二
◆防護等級：防水型IP68
防爆型ExdII CT4
◆環境溫度：-10℃～ 70℃ 可選環境溫度：-30℃～ 70℃
◆主要零件材料：
箱 體： 鑄造鋁合金 主 軸： 合金鋼
蝸 桿： 合金鋼 蝸 輪： 鎳青銅、鋁青銅
驅動套： 鋼或鋁青銅 底 座： 鑄鋼
2.1 全中文菜單
高分辨率的點陣式液晶顯示，以超大數字實時顯示閥門的開度大小，以全中文顯示操作菜單，并根據工作情況實時漢字顯示報警信息、工作狀態；高亮度LED發光管指示閥門的開、關極限位置。
2.2 多種控制方式
2.2.1 現場控制
當“方式選擇旋鈕”在“現場”時，可以在現場用“操作旋鈕”或“紅外設定器”來控制閥門的打開或關閉�，F(xiàn)場操作可以設定為“點動”或“保持”控制方式。
2.2.2 遠方開關量控制（亦稱遠方手動控制）當“方式選擇旋鈕”在“遠方”時，開關量控制有三個輸入端，即開閥、關閥、停止/保持；開關控制可以通過外部接線實現“保持”或“點動” 方式控制。
2.2.3 遠方電流量控制（亦稱遠方自動控制）（調節型）
當“方式選擇旋鈕”在“遠方”時，用戶可通過4～20mA電流量控制執行器的運轉從而實現對閥門的精確定位。
2.2.4 ESD控制
在緊急情況下，ESD信號可以超越任何現場和遠方信號，使執行器強制執行"關閥"或"開閥"。ESD可選擇高電平或低電平有效，也可選擇是否超越電機過熱或超越方式鈕在停止位置或超越間斷運行控制。
2.2.5 現場總線控制（亦稱遠方數字控制）
FIQ系列執行器具有接受現場總線控制的能力。執行器可實現Modbus總線的控制要求。如需此項功能，請?jiān)谟嗀洉r說明。
2.2.6 兩線控制
FIQ系列執行器具有兩線電動操作的功能�？蓪�(shí)現“有信開,無信關”和“有信關,無信開” 的特殊控制要求。
2.2.7 間斷運行控制
間斷運行是指執行器的運行過程不是連續的，而是走走停停。此項操作是針對那些需要在閥門打開或關閉過程中間隙動作而設置的。間斷運行允許執行器以脈動方式執行關/開動作，這樣便有效地增加了行程時間，以防止液壓沖擊和流體喘振。
2.3 完善的保護功能
2.3.1閥位限位保護
執行器運行到關閉極限和打開極限位置自動停止。
2.3.2轉矩過載保護
用于防止執行器操作過程中轉矩過載。這個功能既保護閥門，又保護執行器本身。
2.3.3 自動相序調整
執行器自動檢測接入電源端子的三相電源的相序，通過適當?shù)倪壿嬤\(yùn)算，決定執行器操作時激勵哪一只交流接觸器，以確保給電機接通正確的相序轉動。不需要用戶考慮對執行器電源的接線相序。
2.3.4 瞬時反轉保護
當執行器接受向相反方向動作的命令時，自動加上一個時間延遲，防止產生對閥軸和變速箱的不必要的磨損。
2.3.5 電源缺相保護
執行器具有可靠的電源缺相保護功能。當電源缺相時，禁止電機運行，避免缺相運行造成電機過熱。
2.3.6 閥門卡住時的動作
無論執行器向打開方向還是關閉方向動作，在發出激勵電機的信號之后的0.2～0.3秒時間內暫時禁止轉矩保護功能；在全關位置執行器向打開方向動作，在發出激勵電機的信號之后的3～5秒時間內暫時禁止轉矩保護功能，從而實現閥門卡住時的解卡。
2.3.7 電機過熱保護
在電機繞組的端部裝有熱繼電器，直接檢測電機繞組的溫度。當熱繼電器檢測到繞組過熱時，控制電路將禁止執行器動作。
2.3.8 電氣隔離保護
執行器與外界聯系的輸入輸出通道均采用光電隔離，保證了執行器不受干擾的可靠工作。
2.3.9 箱體的防護
箱體靜配合處配有O型圈、動配合處配有骨架油封的箱體達到IP67的防護等級。防爆型箱體可適合于IIA、IIB級T1-T4級爆炸性氣體環境的1、2區場所等危險作業環境工作。如需防爆功能，請?jiān)谟嗀洉r說明。
2.4絕對編碼位置傳感器
FIQ系列執行器采用多圈絕對編碼位置傳感器，該傳感器采用光電編碼測量，抗電磁干擾能力強，電源斷電后不需要電池支持來維持閥位不變，閥位永遠正確，具有極高的可靠性。
2.5 轉矩可實時顯示和任意設定
FIQ系列執行器可實時測量執行器的當前轉矩，并實時顯示，用戶可通過菜單現場任意設定轉矩保護值，有效的保護閥門。
2.6 免開蓋調試
工作參數設置、系統狀態查詢均可通過操作旋鈕或紅外設定器完成，無需打開電氣罩，使得環境中的灰塵、潮氣等有害物質不能進入執行器的內部，極大的提高了電氣控制部分的可靠性。
2.7掉電不丟失的狀態指示
現場可組態的雙穩態輸出觸點可指示閥門的各種狀態（包括開關限位、過轉矩、運行指示或閥門開到某一位置等），即使系統掉電也可保持輸出狀態不變。
2.8 自鎖性
蝸輪與蝸桿的自鎖設計防止了執行器在斷電或斷信號的情況下發生反轉現象。
2.9 離合器自動復位
具有獨特的機械式手動/自動切換機構，手動操作通過扳動轉換手柄后實現，電機一旦接受電信號啟動，離合器能自動復位并使執行器恢復到自動狀態。
2.10 操作手輪
手輪的設計保證在斷電情況下實現對執行器的緊急操作。
2.11 電機特性
根據電源要求而配置的單相或三相全封閉鼠籠式感應電機，啟動轉矩大、轉動慣量小。
|
