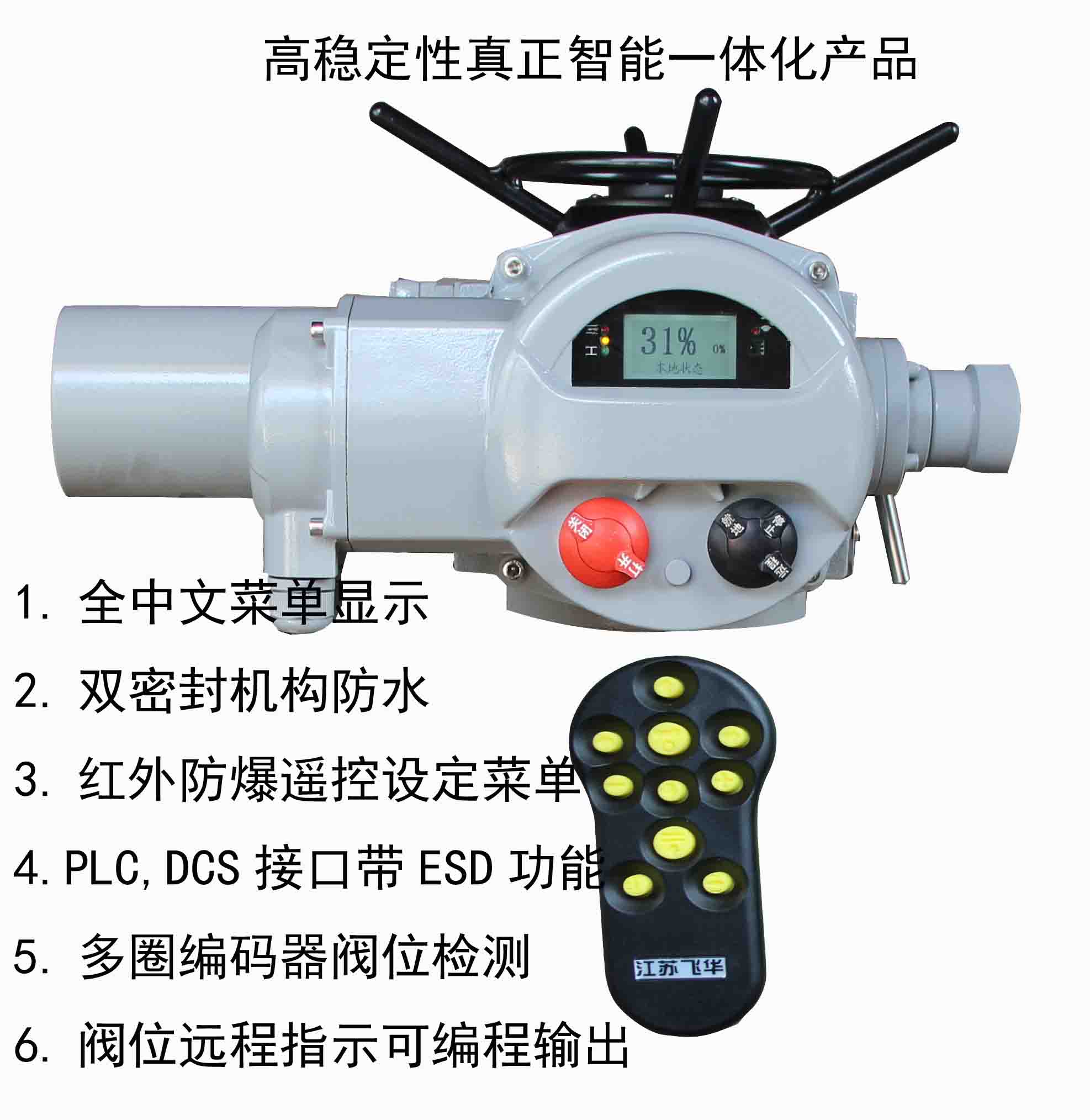

新一代智能型FIQ系列電動執行機構，可以通過一個獨立的設定器對其進行非侵入性的快速設定、檢查及查詢。執行機構采用圖形點陣式液晶顯示器，以中文、數字、圖形等形式顯示執行機構的轉矩、閥門位置、限位設定等工作狀態和報警，如圖1-1所示。極大地方便了用戶的操作使用。該執行機構具有自動保護功能和隔爆功能，即使在危險區域也無需打開正在工作的執行機構電氣箱蓋就可進行調節、參數檢查、故障診斷。采用現場總線通訊卡，可以構成全分布式計算機協同工作系統，實現遠程數據采集、遠程通訊和遠程診斷與維護。由于它的先進性、可靠性和操作方便等特點，受到廣大用戶的歡迎，在石油、電力、冶金、水處理等行業中得到廣泛應用。
二、主要技術指標
2.1 輸入信號：4mA ~20mA；1VDC~5VDC；24VDC脈沖和電平信號，現場總線信號
2.2 供電電源：380VAC/50Hz
220VAC/50Hz，或定制
2.3 基本誤差限：≤±1.0%
2.4 行程控制機構重復性誤差：≤1%
2.5 死區：0.1%~9.9%可調
2.6 防護等級：IP68
2.7 防爆型：防爆標志：ExdⅡCT4
2.8 環境溫度：-30℃~+70℃
2.9 輸入輸出通道均采用光電隔離
2.10 使用環境濕度：≤95%
三、功能和性能及特點介紹
3.1 執行機構的工作原理 （見圖3-1）
電機的旋轉通過聯軸機構直接帶動蝸桿轉動，蝸桿帶動蝸輪轉動，再通過離合器帶動輸出軸轉動。當切換手柄撥在手動位置時，離合器上移，脫開蝸輪與手輪聯接，轉動手輪驅動輸出軸轉動。電動操作總是優先，除非操作手柄被鎖定在手動檔。在輸出軸轉動的同時帶動一對錐齒輪轉動，并通過閥位傳感器檢測閥位變化。
3.2 執行機構的功能特點
3.2.1 雙密封結構
在工程安裝、調試階段，即使執行機構的端子蓋長期打開，由于端子盤與外殼之間的第二級密封的存在，阻止了灰塵、潮氣等進入電機和電氣殼體內部，使電機和控制電路免受侵蝕，提高了可靠性，如圖3-2所示。
FIQ執行機構在3米深的水中沉浸48小時仍可以正常工作。需要注意的是，這個特點只是為在事故情況下執行機構受到水淹提供一種短時的防護，不要誤解為執行機構可以在水下長時間地連續工作。另外，電纜進線口的合理密封是用戶的責任，進線口達不到合適的密封，受到水浸是會出問題的。
3.2.2 非侵入式設計思想
非侵入式設計思想體現在兩個方面。第一，方式選擇旋鈕和就地操作旋鈕采用條狀磁鋼控制電氣殼內的舌簧管，摒棄了傳統的旋鈕貫通軸，見圖3-3，圖3-4。第二，采用紅外設定器對執行機構進行參數設定、更改、調試且不需要打開執行機構的外殼。非侵入式結構的好處是：
⑴不用打開外殼，避免了環境中的灰塵、有害氣體和潮氣對執行機構的侵蝕。⑵在雨中或在有可燃氣體的場合都可以方便地調試。⑶可以方便地查詢執行機構的各種狀態。
3.2.3 絕對編碼器檢測閥位
閥位檢測使用了最先進的光電絕對編碼器，輸出軸帶動光電絕對編碼器轉動，形成的編碼信號送入主控芯片計算出當前閥位值，用作閥位顯示信號。由于絕對編碼器獲取的是閥位的絕對信息，掉電和干擾均不會對其造成影響，故得到的閥位永遠是正確的。
3.2.4 手動切換、電動優先
執行機構運轉驅動，可手動和電動切換手柄是用于將執行機構的電動運轉切換到手動操作，如電機運轉時操作手柄會自動切換到電動運轉的方式，這就是電動優先的設計。
3.2.5 保護功能
3.2.5.1 轉矩保護
用以防止執行機構操作中途過轉矩，這個功能既保護閥門，又保護執行機構本身，轉矩保護值由設定器設定。
3.2.5.2 閥位限位保護
執行機構運行到關閉和打開限位位置自動停止(與設定的工作方式有關)。
3.2.5.3 自動相序調整
FIQ執行機構自動檢測接入電源端子的三相電源的相序，通過適當的邏輯運算，決定執行機構操作時激勵哪一只交流接觸器，以確保給電機接通正確的相序。如果沒有自動相序調整功能，有可能會由于接線相序錯誤而損壞閥門。由于有了自動相序調整功能，執行機構電源的接線可以不考慮相序。
3.2.5.4 瞬時反轉保護
當執行機構接受向相反方向動作的命令時，自動加上一個時間延遲，防止產生對閥軸和變速箱的不必要的磨損。
3.2.5.5 電源缺相保護
FIQ執行機構具有非常完善的電源缺相保護功能。它采用監視電壓和電流相結合的方法，既能檢測電機靜止時發生的電源缺相，也能檢測電機運行過程中發生的電源缺相，從而禁止電機運行，避免缺相運行造成電機過熱。需要注意的一個重要實事是，絕大多數的電機缺相是在電機運行過程中發生的。
3.2.5.6 閥門卡住時的動作
無論執行機構向打開方向還是關閉方向動作，在發出激勵電機的信號之后的5~10秒時間內暫時禁止轉矩保護功能（如果在上述5~10秒時間內執行機構沒有動作，控制電路則切斷電機的供電）。此項功能可以實現閥門卡住時的解卡。
3.2.5.7 過熱保護
在電機繞組的端部裝有二個熱繼電器，直接檢測電機繞組的溫度。當熱繼電器檢測到繞組過熱時，控制電路將禁止執行機構動作。
3.2.5.8 電氣保護
輸入輸出通道均采用光電隔離。
3.2. 6 閥位和轉矩的檢測
閥位檢測采用絕對光電編碼技術。這樣，即使主電源掉后人為改變了閥位，無論有無電池存在，主電源恢復后閥位仍然正確且永不丟失。輸出軸轉數的累計值上限達到2040轉，這意味著執行機構可設定行程范圍很大，突破了以往的執行機構對行程的限制。
轉矩的檢測是靠檢測電機的電流和磁通來獲得轉矩，實現了對輸出轉矩的連續測量，使得調整轉矩保護值可以由設定器來完成，非常方便。并排除了機械磨損，長期保持穩定。
3.2.7 間隙定時操作
間隙定時操作是指執行機構在打開和關閉過程中其動作是間隙的（斷續的），即動作一段時間，停動一段時間，再動作一段時間，余以類推，其動作時間和停動時間可以設定。
這對某些需要防止液壓沖擊（水錘效應）和流體喘振的場合十分適合，并有效地增加了行程時間。
3.2.8 現場總線控制
現場總線技術是儀器儀表、計算機技術和網絡技術在控制系統和自動化領域發展的新技術，現場總線使得現場儀表之間、現場儀表和控制器之間構成網絡互連系統，實現全數字化、雙向、多點的數字通信。具有統一、公開的國際標準ISO/OSI模型的開放式總線，可將不同廠家的儀表組成開放互連網絡，具有互可操作性和互用性，為全分散控制系統提供了基礎。通過多種網絡傳輸介質，帶有現場總線通訊卡的執行機構可以構成開放的現場總線系統，支持Profibus、Modbus、Hart和FF等現場總線，實現遠程通訊、遠程數據采集和遠程診斷與維護。
3.2.9 執行機構的調試和故障查找
與FIQ系列執行機構配套的紅外設定器，見圖3-5，用于對執行機構進行設定和故障診斷，并且不需要打開外殼，就可以方便快捷地調試執行機構，此外，由于診斷功能可以顯示出許多內部狀態，使得故障查找甚為方便、快捷。
 紅外設定器可以設定以下內容：
■關閉時輸出軸的轉動方向
■打開限位和關閉限位的保護選擇
■打開和關閉操作的轉矩設定值
■就地控制方式選擇
■四個狀態指示繼電器的觸發選擇
■緊急動作功能選擇
■遠控禁動功能選擇
■模擬控制信號的設定
關于執行機構安裝與調試的具體方法和步驟，見《FIQ/FIQM系列執行機構安裝使用說明書》。
3.2.10 執行機構的顯示

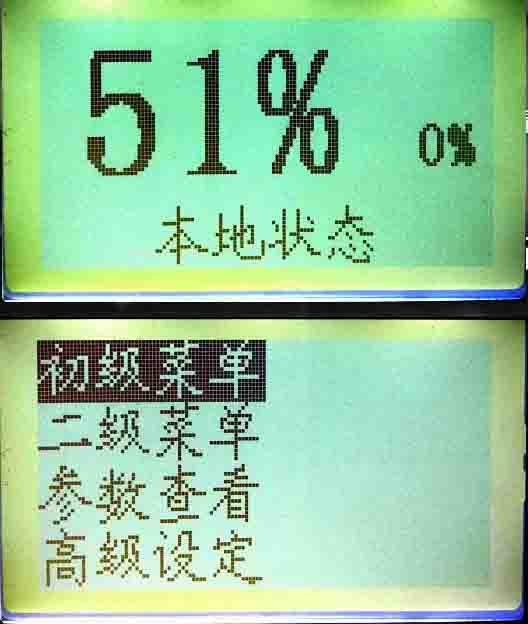

執行機構自身帶有液晶顯示。液晶顯示分為菜單、報警、提示與電池電量四個顯示區。菜單顯示用于顯示執行機構的設定、檢查和診斷菜單。閥位顯示區以數字和模擬圖兩種形式顯示執行機構的閥位開度，閥位開度顯示的分辯率為1%，液晶顯示器帶有背光，在供有主電源的情況下，背光會點亮。
除了液晶顯示外，執行機構還帶有2個發光二極管指示燈。紅燈亮表示處于全關位置，綠燈亮表示處于全開位置。
執行機構采用1節3.7V可充電鋰電池支持主電源掉電情況下的液晶顯示和閥位檢測，此時不接受設定器的命令，并且不點亮背光和2個發光二極管指示燈。
3.2.11 執行機構的操作
執行機構的操作方式分為電動和手動操作。執行機構上裝有手輪，用于手動操作。手/電動切換手柄用于將執行機構切換到手動操作，當執行機構電機運轉時，由于設計了電動優先操作切換機構，執行機構會自動回到電動操作方式 。
FIQ003~FIQ100的執行機構標準手輪為頂裝手輪。
FIQ150以上的執行機構提供標準的側裝手輪。
3.2.12 執行機構先進、可靠的結構
a.即使在現場將接線端蓋打開，單獨密封的端子箱也可保證電動裝置的完整性。
b.現場操作控制繼電器和工作方式采用隔離的磁激勵方式，避免了需要密封的貫通軸。
c.就地顯示窗可以變換不同方位，以適應執行機構的安裝方位。另外，通過密封的顯示窗，使用專用的紅外遙控器對執行機構進行設定和診斷，不需要在現場打開電氣箱而暴露內部的控制電路，防止了灰塵和潮氣的侵蝕。
d.低慣量高轉矩電機。電機啟動后能夠迅速達到峰值轉矩，非勵磁時幾乎沒有超限運動，電機線圈內裝有精確的溫度繼電器，可以有效地避免電機處于過熱狀態。
e.特殊設計的固態電路檢測執行機構的轉矩，避免了使用轉矩控制的彈簧繼電器和杠桿。
f.蝸桿在油浴槽內驅動蝸輪，可最大限度地提高不同環境下執行機構的壽命。
g.閥位絕對編碼器可精確地測量和控制執行機構的行程，即使斷電后重新上電，也能保證閥位的準確性。
h.直接驅動手輪可在電源出現故障時，提供可靠的緊急手動操作。
i.手動/電動離合器即使在電機轉動時也可安全操作。
注：當電機轉動時離合器將自動切換到電動狀態，除非手柄被有意鎖在手動位置。
j.為提高壽命并易于拆卸而設計的可潤滑的推力座，可在不改變閥位的情況下卸下執行機構。（僅FIQ003~FIQ060是這種結構）
k.為了便于與閥門配合，可拆卸的驅動軸套可與閥桿進行配制加工。
l.為了便于改變執行機構的輸出速度，電機軸與蝸桿軸是相互獨立的。
m.電氣罩內無旋鈕板安裝，拆裝更方便。
n.支持Profibus、Modbus、Hart和FF等開放式的現場總線。
3.2.13 執行機構的防爆結構設計
執行機構的防爆結構設計是根據：GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分通用要求》和GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分隔爆型“d”》有關規定要求設計的隔爆性產品，隔爆標志為ExdIICT4。適用于含有ⅡA、ⅡB級、ⅡC級、T1~T4級爆炸性混合物的1、2工區環境，大氣壓力86 KPa ~106KPa，環境溫度 -30℃～ +70℃。
3.2.13.1 良好的密封性
主殼體與配合零件的結合面較長，間隙較小，起到了隔爆的作用，同時，采用進口的骨架旋轉油封、優良的O型圈密封，滿足了密封要求。
3.2.13.2 電纜引入裝置
電纜引入裝置是根據GB3836.2和附錄D《隔爆型電纜引入裝置和襯墊的補充要求》設計的隔爆結構，詳見圖3-8。螺紋結合長度及密封圈和電纜的結合寬度都符合隔爆標準的要求。
3.2.13.3 防爆型執行機構導線的引入連接
電池腔與電氣腔、電機腔與電氣腔之間采用二級密封，確保了設備的隔爆性能，詳見圖3-6、圖3-7。
注： 1.電纜直徑：Ф10（2根）、Ф14（1根）。
2.不使用的進線口要用鋼制或黃銅制的螺紋堵密封。
5.4 振動：
FIQ系列執行機構正常工作允許的震動頻率和強度為10Hz~200Hz內0.5倍重力加速度的震動。
5.5 外殼防護及防爆標準
防水型：符合《GB4208-93》IP68防護等級標準。
隔爆型：符合《GB3836.2-2000》ExdⅡCT4隔爆等級標準。
|
