◇簡述

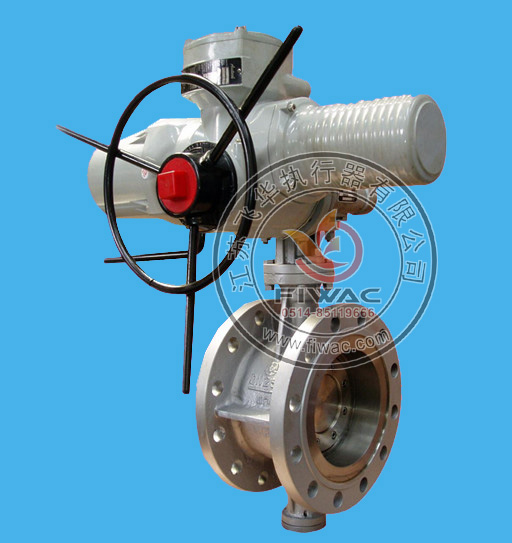

該產品有獨特的設計、可靠的性能和較長的使用壽命，再加配了Y電動
執(zhí)行器，使產品更加完美，深得用戶青睞。
★ 閥體、閥板、閥軸偏心結構設計，100%的雙向氣泡級密封
★ 外型結構緊湊、重量輕、體積小
★ 多種標準體系設計制造，適用多種連接法蘭，互換性高
★ 偏心結構，扭矩輕，多層次密封
◇參數(shù)
|
電驅動
|
24V DC、220V AV、380V AC
|
|
公稱通經
|
40～1200mm
|
|
公稱壓力
|
1.0～2.5Mpa
|
|
適用溫度
|
-20～+200℃
|
|
連接方式
|
對夾、法蘭
|
|
閥結構
|
三偏心
|
|
閥體材質
|
304、316、碳鋼
|
|
閥板材質
|
304、316、碳鋼
|
|
密封材質
|
PTFE、合金
|
|
適用介質
|
氣體、水及油類等
|
|
可選附件
|
限位開關、定位器、電磁閥、減壓閥
|
◇標準
|
設計長度
|
GB12238、API1609、EN593、BS5155
|
|
結構長度
|
ISO5752/EN558、API609、GB12221-89
|
|
法蘭標準
|
PN6/10/16、ANSI CLASS 125/150
|
◇解剖圖
|
#
|
零件名稱
|
材質
|
|
1
|
閥體
|
304、碳鋼、鑄鐵
|
|
2
|
閥板
|
304、鑄鐵尼龍、鑄鐵鍍鎳、鑄鐵F4、鋁青銅
|
|
3
|
閥座
|
EPDM、PTFE、NBR
|
|
4
|
上軸
|
SS316、SS410
|
|
5
|
下軸
|
SS316、SS410
|
|
6
|
襯套
|
玻璃纖維涂尼龍/PTFE
|
|
7
|
O型圈
|
NBR、EPDM、FPM
|
|
8
|
對開環(huán)
|
彈簧鋼
|
|
9
|
墊圈
|
彈簧鋼
|
|
10
|
卡簧
|
彈簧鋼
|
◇外型尺寸
|
通徑(mm)
|
英寸″
|
尺寸（mm）
|
|
l
|
d1
|
d2
|
h1
|
h2
|
|
50
|
2
|
43
|
52.6
|
125
|
142
|
80
|
|
65
|
2 1/2
|
46
|
64.4
|
145
|
155
|
89
|
|
80
|
3
|
46
|
78.9
|
160
|
161
|
95
|
|
100
|
4
|
52
|
104.1
|
180
|
180
|
114
|
|
125
|
5
|
56
|
123.4
|
210
|
193
|
127
|
|
150
|
6
|
56
|
155.9
|
240
|
205
|
139
|
|
200
|
8
|
60
|
202.8
|
295
|
250
|
175
|
|
250
|
10
|
68
|
250.8
|
350
|
282
|
203
|
|
300
|
12
|
78
|
301.9
|
400
|
326
|
242
|
|
350
|
14
|
78
|
334
|
460
|
358
|
267
|
|
400
|
16
|
102/88
|
390
|
515
|
380
|
301
|
|
450
|
18
|
114/107
|
441
|
565
|
422
|
381
|
|
500
|
20
|
127
|
492
|
620
|
479
|
387
|
|
600
|
24
|
154
|
593
|
725
|
562
|
457
|
|
700
|
28
|
165
|
694
|
840
|
629
|
527
|
|
750
|
30
|
165
|
744
|
|
650
|
530
|
|
800
|
32
|
190
|
795
|
950
|
666
|
594
|
|
900
|
36
|
200
|
864
|
1050
|
722
|
653
|
|
1000
|
40
|
216
|
964
|
1160
|
800
|
718
|
|
1200
|
48
|
216
|
1160
|
|
941
|
844
|
