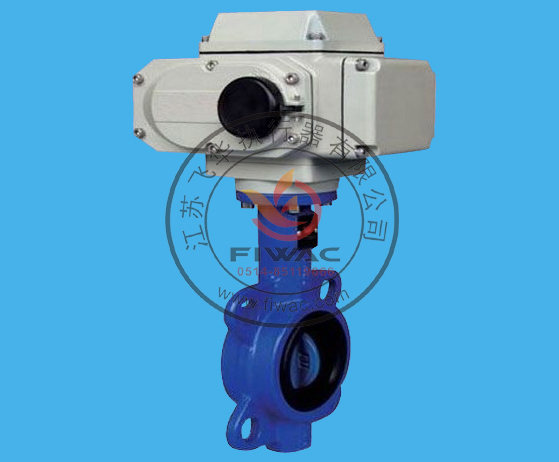

電動軟密封對夾蝶閥D971F/X 、D973H/F

發布日期：2015-06-27 08:54:28

一、電動對夾蝶閥產品概述

本公司生產的"川羽"牌電動對夾蝶閥是由高精度電動執行器與對夾式蝶閥組成，執行器采用一體化結構，開關型有輸入AC220V電壓, 輸出無源觸點信號(或開關到位燈信號)，調節型有輸入（DC4-20mA或DC1-5V）的控制信號及單相電源即可控制運轉，電動對夾蝶閥具有功能強，體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。電動對夾蝶閥可廣泛應用于食品、環保、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控制系統中。

二、電動對夾蝶閥結構特點

（1）設計新穎、合理、結構獨特，重量輕，啟閉迅速。
（2）密封件可以更換，密封性能可靠達到雙向密封零泄漏。
（3）密封材料耐老化、耐腐蝕，使用壽命長等特點。
（4）兩截式閥桿無銷連接，結構簡單緊湊，維修方便。
（5）閥座密封與靠背一體結構，減少閥座變形量。
（6）閥桿軸向定位裝置，增強密封性、減少閥門扭矩。
（7）可以任何位置安裝，維修方便。

三、電動對夾蝶閥主要技術參數及性能

公稱通徑DN(mm)	50～1200
公稱壓力	PN0.6、1.6、2.5MPa
連接形式	對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

四、電動對夾蝶閥執行器技術參數

電源電壓	AC220/380V，50/60Hz
輸出力矩	50N·M～2000N·M
動作范圍	0～90° 0～360°
動作時間	15秒/30秒/60秒
保護裝置	過熱保護
環境溫度	-30°～60°
手動操作	同附帶手柄操作
限位	電氣、機械二重限位
防護等級	相當于IP-65
防爆等級	ExdII BT4；特殊要求可定制ExdII BT6
位置測量	可選裝開關或電位計
驅動電機	8W/E
進線接口	PE1/2〞進線線鎖

五、電動對夾蝶閥主要零件材料

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

六、電動對夾蝶閥主要性能規范

公稱通徑DN(mm)

DN50～1200

公稱壓力

PN(MPa)

0.6

1.0

1.6

2.5

試驗壓力

強度試驗

0.9

1.5

2.4

3.75

密封試驗

0.66

1.1

1.76

2.75

低壓氣密試驗

0.5～0.7

適用介質

水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

電動對夾蝶閥安裝連接尺寸

公稱通經(DN)	主要尺寸					法蘭尺寸
	D973H/F		D971F/X		H1	1.0MPa		1.6MPa		2.5MPa
	L	H	L	H	H1	K	n-Фd	K	n-Фd	K	n-Фd
50	43	112	43	63	530	125	4-18	125	4-18	125	4-18
65	46	115	46	70	530	145	4-18	145	4-18	145	8-18
80	46	120	46	83	565	160	4-18	160	8-18	160	8-18
100	52	138	52	105	600	180	8-18	180	8-18	190	8-22
125	56	164	56	115	640	210	8-18	210	8-18	220	8-26
150	56	175	56	137	705	240	8-22	240	8-22	250	8-26
200	60	200	60	164	775	295	8-22	295	12-22	310	12-26
250	68	243	68	206	945	350	12-22	355	12-26	370	12-30
300	78	250	78	230	1070	400	12-22	410	12-26	430	16-30
350	78	280	78	248	1140	460	16-22	470	12-26	490	16-33
400	102	305	102	289	1210	515	16-26	525	16-26	550	16-36
450	114	350	114	320	1335	565	20-26	585	16-30	600	20-36
500	127	380	127	343	1415	620	20-26	650	20-30	660	20-36
600	154	445	154	413	1605	725	20-30	770	20-33	770	20-39
700	165	480	165	478	1844	840	24-30	840	24-36	875	24-42
800	190	530	190	525	2040	950	24-33	950	24-39	990	24-48
900	203	580	203	585	2255	1050	28-33	1050	28-39	1090	28-48
1000	216	650	216	640	2380	1160	28-36	1170	28-42	1210	28-56
1200	254	760	254	755	2640	1380	32-39	1390	32-48	1420	32-56

九、電動對夾蝶閥產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
