礦用電動閘閥
MD94X/1H礦用電動蝶閥|防爆礦用電動蝶閥|礦用防爆電動蝶閥|礦用電動蝶閥
簡介
隨著煤礦開采自動化的提高，井下各種管道上的手動閥已無法滿足自動控制要求，部分礦井改造時采用液壓閥和
電液閥，但液壓閥和電液閥的密封件容易老化，每年都要進行維護保養，壓差大時要手工降壓后才能打開，也無
法直接進入DCS系統控制。
MD941X/H系列礦用電動蝶閥安裝方便，調試簡單，調試運行后數年內不用維護保養，礦用隔爆型電動裝置和
KXBC－3×15/660（380）DZ或KXBC－15/660（380）DZ配套使用后，可與DCS系統銜接。
礦用電動蝶閥防爆型防護等級為：IP68,是少數唯一擁有礦用煤安證和防爆證的企業之一。礦用防爆電動閘閥適
用于煤礦,易燃易爆的場合,安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種,dI適用于煤礦非
采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。

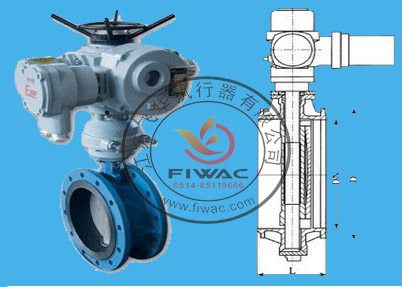

礦用電動蝶閥
主要特點及用途
①. 流體阻力小，啟閉時所需力矩小；
②. 無安裝方向要求，雙向密封，流阻小，使用壽命長；
③. 全開時閘板所受工作介質的沖蝕比截止閥�。�
④. 主要用于介質不受流向限制的水、污水、油、汽等場合，不推薦使用介質內含有懸浮顆粒的場合。
⑤. 如果有開關速度要求，還可以通過增加閥桿螺紋頭數或改變電動裝置的輸出轉速予以滿足。
|
型號
|
公稱通徑DN（MM）
|
壓力PN（MPa）
|
溫度℃
|
閥體材質
|
主要結構尺寸
|
電裝型號
|
公稱轉矩（N?m）
|
|
L
|
H
|
D
|
D1
|
Z-￠d
|
|
MD941X-10T-16T
|
100
|
1.0-1.6
|
≤50℃
|
鑄鐵
|
120
|
366
|
215
|
180
|
8-￠18
|
QMB15
|
150
|
|
125
|
130
|
382
|
245
|
210
|
QMB20
|
200
|
|
150
|
140
|
442
|
280
|
240
|
8-￠23
|
QMB20
|
200
|
|
200
|
150
|
475
|
335
|
295
|
QMB30
|
300
|
|
250
|
250
|
854
|
390
|
350
|
12-￠23
|
QB60
|
600
|
|
300
|
270
|
879
|
440
|
400
|
QB120
|
1200
|
|
350
|
290
|
889
|
500
|
460
|
16-￠25
|
QB120
|
1200
|
|
400
|
310
|
1029
|
565
|
515
|
QB300
|
3000
|
|
450
|
330
|
1180
|
615
|
620
|
20-￠25
|
QB500
|
5000
|
|
500
|
350
|
1197
|
670
|
656
|
QB500
|
5000
|
|
600
|
390
|
1265
|
780
|
725
|
20-￠30
|
QB800
|
8000
|
|
700
|
430
|
1297
|
895
|
840
|
24-￠30
|
ZB45+渦輪
|
12000
|
|
800
|
470
|
1597
|
1010
|
950
|
24-￠34
|
ZB45+渦輪
|
12000
|
|
900
|
510
|
1788
|
1110
|
1050
|
28-￠34
|
ZB60+渦輪
|
16000
|
|
1000
|
550
|
1918
|
1220
|
1160
|
ZB90+渦輪
|
23000
|
|
1200
|
630
|
2294
|
1400
|
1340
|
32-￠34
|
ZB120+渦輪
|
32000
|
|
MD941X-10C-16C
|
300
|
1.0-1.6
|
≤350℃
|
鑄鋼
|
1780
|
879
|
445
|
400
|
12-￠22
|
QB120
|
1200
|
|
350
|
190
|
889
|
505
|
460
|
16-￠22
|
QB120
|
1200
|
|
400
|
214
|
1029
|
565
|
515
|
16-￠26
|
QB300
|
3000
|
|
450
|
222
|
1180
|
615
|
565
|
20-￠26
|
QB500
|
5000
|
|
500
|
229
|
1197
|
670
|
620
|
QB500
|
5000
|
|
600
|
267
|
1265
|
780
|
725
|
20-￠30
|
QB800
|
8000
|
|
700
|
292
|
1297
|
895
|
840
|
24-￠30
|
ZB45+渦輪
|
12000
|
|
800
|
318
|
1597
|
1015
|
940
|
24-￠33
|
ZB45+渦輪
|
12000
|
|
900
|
330
|
1788
|
1115
|
1050
|
28-￠33
|
ZB60+渦輪
|
16000
|
|
1000
|
410
|
1918
|
1230
|
1160
|
28-￠36
|
ZB90+渦輪
|
23000
|
|
MD941X-0.6
|
1200
|
0.6
|
≤65℃
|
鑄鐵
|
630
|
2248
|
1405
|
1340
|
32-￠34
|
ZB90+渦輪
|
23000
|
|
1400
|
710
|
2414
|
1630
|
1560
|
36-￠34
|
ZB120+渦輪
|
32000
|
|
MD941X-0.25
|
1600
|
0.25
|
≤65℃
|
鑄鐵
|
790
|
2675
|
1830
|
1760
|
40-￠34
|
ZB90+渦輪
|
23000
|
|
1800
|
870
|
3079
|
1990
|
1930
|
44-￠41
|
ZB120+渦輪
|
32000
|
|
2000
|
950
|
3546
|
2190
|
2130
|
48-￠48
|
ZB180+渦輪
|
40000
|
